雙向壓蝶閥,雙向壓法蘭蝶閥

閥門類型:雙向壓蝶閥
閥門型號:DS373H,DS343H
尺寸規格:DNm50-1400m
安裝形式:對夾式,法蘭式
壓力等級:1.0-6.4MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶

雙向壓蝶閥,雙向壓法蘭蝶閥采用了“斜置橢圓蝶板徑向動平衡密封系統”可靠地實現了蝶閥密封零泄漏，是真正具有國際領先水平的高科技新產品。該產品成批生產后，創造了良好的經濟效益和和社會效益，并被國內外廣大用戶選用，深受歡迎。
雙向壓蝶閥,雙向壓法蘭蝶閥結構特點
該蝶閥在蝶板啟閉過程中，實現了蝶板密封圈和閥座密封面之間的無摩擦、卡擠，密封面上的壓力角大于摩擦角，采用了“徑向動平衡密封系”設計，是蝶板開啟阻力極低。啟閉過程中蝶板密封面沿360°圓周各點可以瞬間快速完成，逐點接觸和逐點脫離，快速準確實現關閉接觸自動相吻合的密封動作。全金屬硬密封蝶閥由于密封面采用整體金屬密封，經過高精度機械加工行程橢圓形截面密封環，它與閥座金屬密封面組成密封副。這種密封結構，在高壓下不產生塑性變形，在高溫或低溫下，不存在沖壓應力、焊接應力、彈性退火或咬壞脆裂現象，徹底解決了傳統蝶閥密封面結構不合理引起泄露、大大提高了閥門密封性能可靠性。
雙向壓蝶閥,雙向壓法蘭蝶閥適用范圍
本閥門適用于高、中、低，高溫、低溫的管道中作閉路密封裝置、節流裝置和調節裝置。廣泛用于石油、化工、冶金、礦山、電力、能源、交通、農田、水力、建筑等行業。特別適用密封性較為嚴格的工況，例如煤氣管道上，也適用于水、蒸汽、油品、空氣、電力、塵氣、酸類等腐蝕性介質。

雙向壓蝶閥,雙向壓法蘭蝶閥圖片：

主要外形連接尺寸

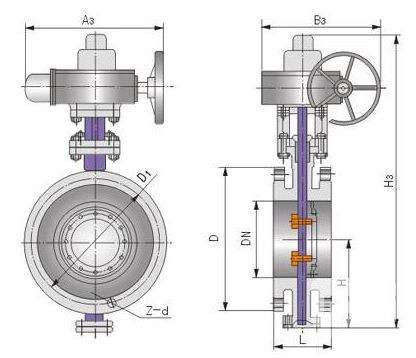

雙向壓蝶閥,雙向壓法蘭蝶閥技術圖紙：

售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
