美標球閥,美標法蘭球閥
閥門類型:美標球閥
閥門型號:Q41F
尺寸規格:DN15-200mm
安裝形式:法蘭式
壓力等級:150LB-600LB
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
美標球閥,美標法蘭球閥磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。配備開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而保證手柄指示的開關狀態與閥一致辭。鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。適用介質：水、氣、油品、天然氣和酸堿腐蝕性介質。 適用溫度：-196～350℃
產品說明
美標球閥,美標法蘭球閥主要用于截斷或接通介質，也可用于流體的調節與控制。廣泛用于石油、化工、冶金、電力、建筑、熱力、給排水、水處理等行業。按美國標準設計，制造，生產、檢測的閥門叫做美標閥門。適用于Class150~Class1500的各種管路上。美標球閥的關閉件是個球體，球體繞閥體心線作旋轉來達到開啟、關閉的一種閥門。球閥在管路中主要用來做切斷、分配和改變介質的流動方向。主要有API和ASME標準，ASTM是材料標準。
美標球閥,美標法蘭球閥產品特點
①閥桿防飛出結構：當介質通過閥門，閥體中腔的壓力可能將閥桿推出。為防止這種情況發生，在閥桿下部設置一凸臺結構，這樣即使火災時，填料，止推軸承被燒損或其他原因引起填料等損壞，閥體內的介質壓力將使閥桿凸臺與閥體上密封緊密接觸，防止介質大量從損壞的填料部位處泄露；
②防靜電裝置：當操作閥門時，由于球體和聚四氟乙烯等非金屬材料閥座之間摩擦，會產生靜電電荷并聚積在球體行。為防止產生靜電火花，特在閥門上設置防靜電裝置，把產生的靜電導出；
③防火結構：本公司浮動球閥閥座采用獨特結構，當發生火災時，非金屬密封面材料燒毀時，金屬環利用彈簧的彈力推動閥座與球體吻合密封，從而阻止火勢蔓延和介質外流；
④中部法蘭無外漏結構：閥體與左體的連接部位是靠墊片密封，為防止由于火災、高溫或震動等因素引起的該處密封泄露，特設計為閥體與左體金屬金屬接觸，形成止口法蘭，保證無外漏；
⑤自動泄壓結構：當滯留在閥門中腔的介質由于管道系統壓力或介質溫度等因素引起的變化，從而出現中腔壓力異常升高時，中腔介質能依靠本身的推力推動閥座而自動泄壓，從而確保閥門的安全。
美標球閥,美標法蘭球閥技術參數
| 設計標準 |
AP16D |
ANSI B16.34 |
| 法蘭連接結構長度 |
AP16D |
ANSI B16.10 |
| 結構長度(焊接) |
AP16D |
ANSI B16.10 |
| 連接法蘭 |
ANSI B16.5、B16.47 |
| 對焊端 |
ANSI B16.25 |
| 試驗和檢驗 |
AP16D |
AP1598 |
主要部件材質
| 名稱 |
WCB類 |
CF8類 |
CF3類 |
CF8M類 |
CF3M類 |
| 閥體左體 |
A216-WCB |
A315-CF8 |
A35-CF3 |
A351-CF8M |
A351-CF3M |
| 球體 |
B2-B8 |
A105-1025 |
A182-F304L |
A182-F304L |
A132-F316 |
A182-F316L |
| B8以上 |
A216-WCB |
A351-CF8M |
A351-CF3 |
A351-CF8M |
A351-CF3M |
| 閥桿 |
A182-F6a |
A182-F304 |
A182-F304L |
A182-F336 |
A182-F316L |
| 閥座 |
PTFE/增強PTFE/NYLIN PTFE/Reinforced PTFE/Nyion |
| 閥座支承圈 |
A105-1025 |
A182-F304 |
A182-F304L |
A182-F316 |
A182-F316L |
| 彈簧 |
|
3yc-7/17-49H |
| O形圈 |
NBR |
氟橡膠 |
| 螺柱 |
A193-B7 |
A193-B8 |
| 螺母 |
A194-2H |
A194-8 |

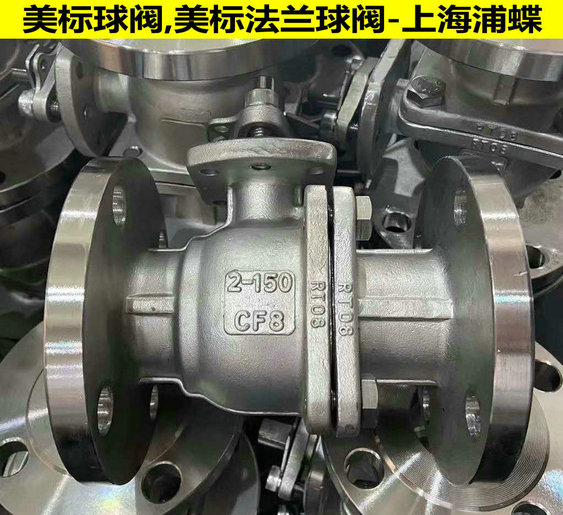

美標球閥,美標法蘭球閥圖片:

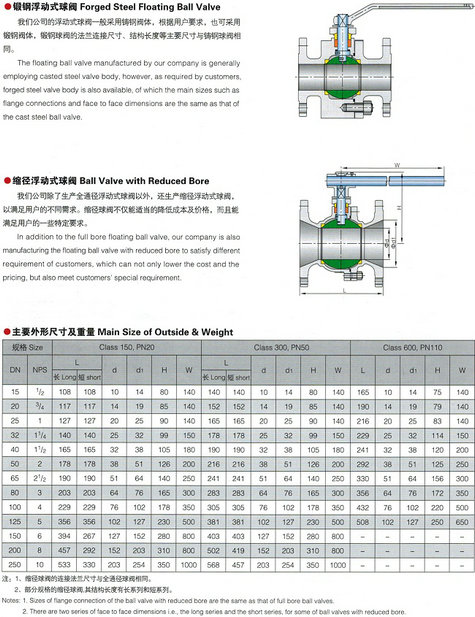

美標球閥,美標法蘭球閥技術參數尺寸圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
|
