三片式球閥,三片式法蘭球閥
閥門類型:三片式球閥
閥門型號:Q41F
尺寸規格:DN15-100mm
安裝形式:法蘭式
壓力等級:1.0-6.4MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品銘牌:浦蝶
三片式球閥,三片式法蘭球閥材質位不銹鋼，廣泛適用于水、蒸汽、油品、液化氣、天然氣等行業。
三片式法蘭球閥產品特點
1 由三部分組成，便于后期維護與更換。
2先進的硅溶膠工藝，結構合理、造型美觀。
3閥座采用彈性密封結構，開關省力，輕巧，密封性能良好。
4 閥桿采用有倒密封下裝式結構，閥桿不會因為內部受壓飛出，確保安全性。
三片式法蘭球閥適用介質:水、油、氣及某些腐蝕性液體(W.O.G)用
溫度范圍:-20～232℃～350℃
公稱壓力:1.6-4.0MPa
三片式法蘭球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
三片式法蘭球閥主要零件材
|
序號NO |
零件名稱Part name |
材質material |
|
不銹鋼Stainless stee |
碳鋼Carbon steel |
|
1 |
螺栓Bolt |
不銹鋼SS304 |
碳鋼Carbon steel |
|
2 |
彈簧墊圈Washer |
不銹鋼SS304 |
不銹鋼SS304 |
|
3 |
螺母Nut |
不銹鋼SS304 |
碳鋼Carbon steel |
|
4 |
閥蓋Cap |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
5 |
閥體Body |
不銹鋼CF8/CF8M |
碳鋼WCB |
|
6 |
球體Ball |
不銹鋼CF8 |
不銹鋼CF8 |
|
7 |
密封圈Joint ring |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
8 |
閥桿Stem |
不銹鋼SS316 |
不銹鋼SS304 |
|
9 |
填料Stem packing |
聚四氟乙稀PTFE |
聚四氟乙稀PTFE |
|
10 |
壓緊螺母Gland nut |
不銹鋼SS304 |
不銹鋼SS304 |
|
11 |
彈簧墊圈Washer |
不銹鋼SS304 |
不銹鋼SS304 |
|
12 |
螺母Nut |
不銹鋼SS304 |
不銹鋼SS304 |
|
13 |
手柄Handle |
不銹鋼SS304 |
不銹鋼SS304 |

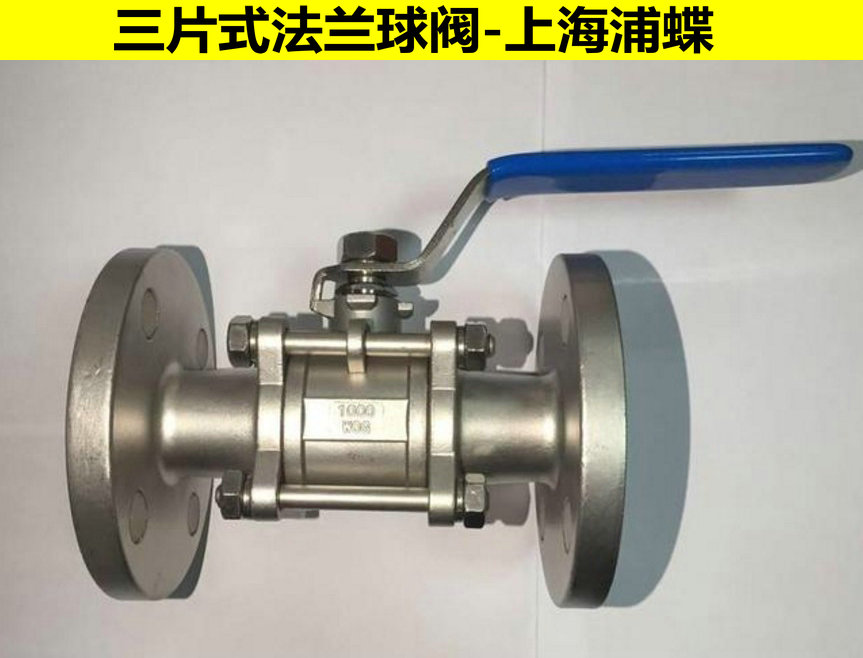

三片式法蘭球閥圖片：

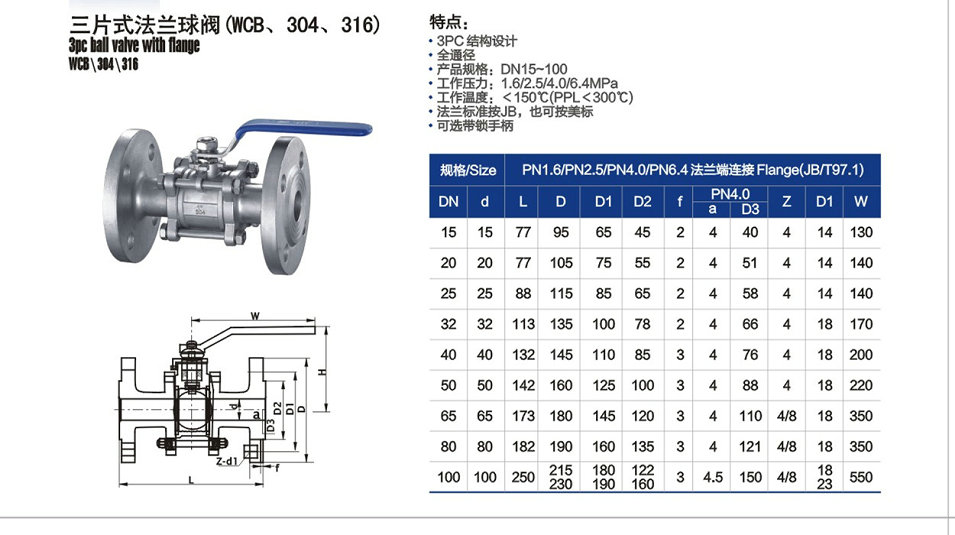

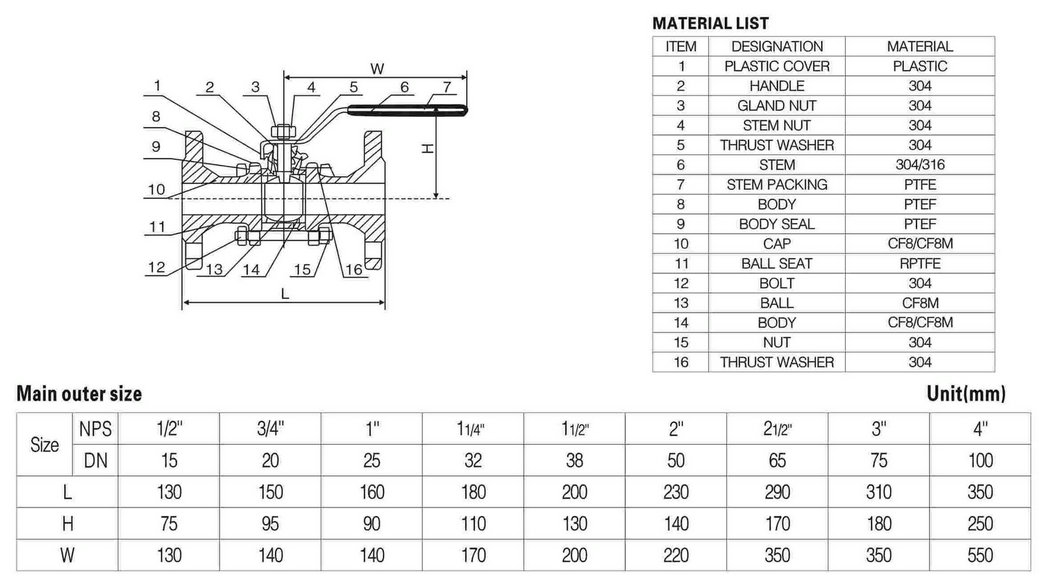

三片式球閥,三片式法蘭球閥參數尺寸圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通. |
