卸灰球閥,(手動,氣動,電動)卸灰球閥
閥門類型:卸灰球閥
閥門型號:Q347,Q647,Q947
尺寸規格:DN50-800mm
安裝形式:法蘭式
壓力等級:1.6-16MPa
主體材質:鑄鋼WCB,碳鋼CS,不銹鋼304,316等,
產品供應商:上海浦蝶
卸灰球閥,(手動,氣動,電動)卸灰球閥：專門用來控制含塵氣體、顆粒液體、固體粉末等介質。卸灰球閥球面進行特殊工藝硬化處理，提高球面的抗耐磨性。采用單閥座設計，在閥體中腔不形成獨立空間，排除了粉塵煤灰等介質在中腔的累積與球面摩擦的可能。
卸灰球閥，包括閥體、與閥體固連的閥蓋、安裝在閥體中的閥芯球體、與閥芯球體連接的電動裝置，其特征在于：所述閥體是一全球單閥座結構，所述閥體的進口端設有一閥座，所述閥座設置成背對介質流向，且所述閥體的出口端設置成流線型，以使介質順暢通過，所述電動裝置與支架連接，用于驅動閥桿。本實用新型的卸灰球閥具有保持彈簧長期有效，延長閥門使用壽命和可以自動遠程控制閥門的優點。
卸灰球閥是由截止閥演變而來。它具有相同的旋轉90度提動作，不同的是旋塞體是球體，有圓形通孔或通道通過其軸線。球面和通道口的比例應該是這樣的，即當球旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)�！�
氣動卸灰球閥只需要用氣旋轉90度的操作和很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的。
卸灰球閥驅動裝置：可根據客戶要求以及口徑大小與介質的流量而配相對應的驅動器，如：(手動,氣動,電動)卸灰球閥。卸灰球閥在截止閥、蝶閥等閥門的基礎上更新?lián)Q代而研制出的產品，具有相同的操作扭矩小，轉90度即可啟閉任務，不同的是旋塞體是球體，當球體旋轉90度時，在進、出口處應全部呈現球面，從而截?cái)嗔鲃?dòng)。
卸灰球閥只需要用所選定的驅動器旋轉，操作輕便很小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力很小、直通的流道。通常認為球閥最適宜直接做開閉使用，但近來的發展已將球閥設計成使它具有節流和控制流量之用。球閥的主要特點是突破了所有閥門類阻力沒有的紀錄，本身結構緊湊，易于操作和維修，適用于煤灰，水泥、溶劑、酸類和天然氣等各種介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等。球閥閥體可以是整體的，也可以是組合式的
卸灰球閥的工作原理是靠旋轉閥連來使閥門暢通或閉塞。氣動球閥開關輕便，體積小，可以做成很大口徑，密封可靠，結構 簡單，維修方便，密封面與球面常在閉合狀態，不易被介質沖蝕，在各行業得到廣泛的應用�！鈩�(dòng)卸灰球閥和旋塞閥是同屬一個類型的閥門，只有它的關閉件是個球體，球體繞閥體中心線作旋轉來達到開啟、關閉的一種閥門。
卸灰球閥,(手動,氣動,電動)卸灰球閥主要零件材料及性能
| 閥體 |
閥桿 |
閥球 |
密封面 |
墊片 |
填料 |
工作溫度 |
適用介質 |
| WCB |
1Cr13 |
1Cr13 |
1Cr13
司太立合金
本體材料 |
柔性石墨
不銹鋼加柔性石墨
08軟鋼
F304 F316 |
柔性石墨
編結石墨 |
-29-425℃ |
水、蒸汽、油品 |
| WC6 |
15CrMo |
15CrMo |
-29-425℃ |
| WC9 |
25Cr2MoV |
25Cr2MoV |
| LCB |
304 |
304 |
-46-354℃ |
| CF8 |
304 |
304 |
-196-600℃ |
部分酸、堿 |
| CF3 |
304L |
304L |
| CF8M |
316 |
316 |
| CF3M |
316L |
316L |
卸灰球閥,(手動,氣動,電動)卸灰球閥主要連接尺寸
| 公稱壓力 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
450 |
500 |
| 系列1L |
216 |
241 |
283 |
305 |
356 |
394 |
457 |
533 |
610 |
686 |
762 |
864 |
914 |
| 系列2L |
- |
- |
- |
- |
- |
- |
500 |
600 |
700 |
800 |
900 |
- |
1000 |
| H |
102 |
114 |
127 |
152 |
184 |
219 |
273 |
360 |
395 |
430 |
470 |
550 |
580 |
| 手動 |
H1 |
107 |
125 |
152 |
178 |
300 |
330 |
398 |
495 |
580 |
625 |
670 |
698 |
840 |
| E |
- |
- |
- |
- |
- |
- |
115 |
116 |
171 |
171 |
257 |
257 |
257 |
| F |
- |
- |
- |
- |
- |
- |
350 |
350 |
400 |
420 |
400 |
420 |
400 |
| W |
230 |
400 |
400 |
650 |
1050 |
1050 |
600 |
600 |
800 |
800 |
800 |
800 |
800 |
| WT(KG) |
12 |
16 |
22 |
35 |
58 |
74 |
205 |
322 |
460 |
576 |
864 |
1280 |
1600 |
| 電動 |
H2 |
- |
- |
- |
- |
- |
554 |
600 |
652 |
760 |
770 |
830 |
- |
940 |
| L1 |
- |
- |
- |
- |
- |
235 |
235 |
235 |
259 |
400 |
400 |
- |
410 |
| 氣動 |
H3 |
274 |
379 |
389 |
479 |
552 |
666 |
736 |
926 |
1059 |
1127 |
1127 |
1468 |
1538 |
| L2 |
270 |
405 |
405 |
576 |
576 |
776 |
776 |
776 |
1060 |
1060 |
1060 |
1360 |
1360 |
卸灰球閥在管路中主要用來做切斷速度快、分配和改變介質的流動方向。氣動球閥是近年來被廣泛采用的一種新型閥門.
具有以下優點：
1． 流體阻力小，其阻力系數與同長度的管段相等�！�
2． 結構簡單、體積小、重量輕�！�
3． 緊密可靠，目前球閥的密封面材料廣泛使用塑料、密封性好，在真空系統中也已廣泛使用�！�
4． 操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5． 維修方便，氣動球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便�！�
6． 在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕�！�
7． 適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用�！�
卸灰球閥,(手動,氣動,電動)卸灰球閥已廣泛應用于石油、化工、發電、造紙、原子能、航空、火箭等各部門，以及工業管道生產中。

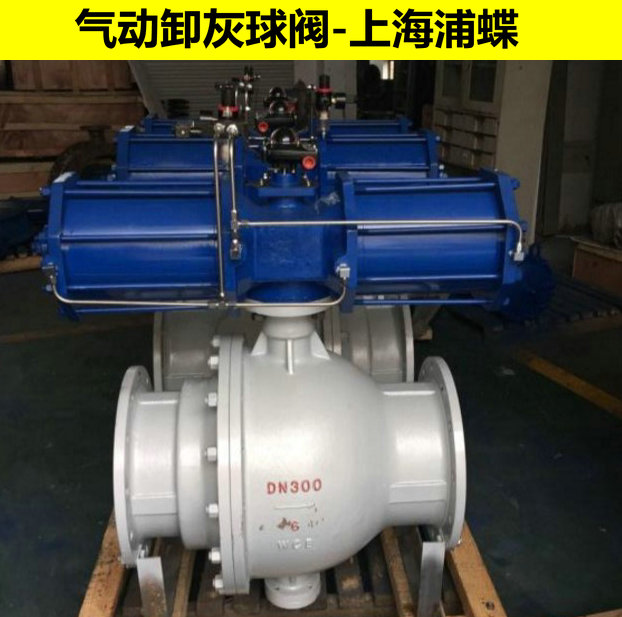

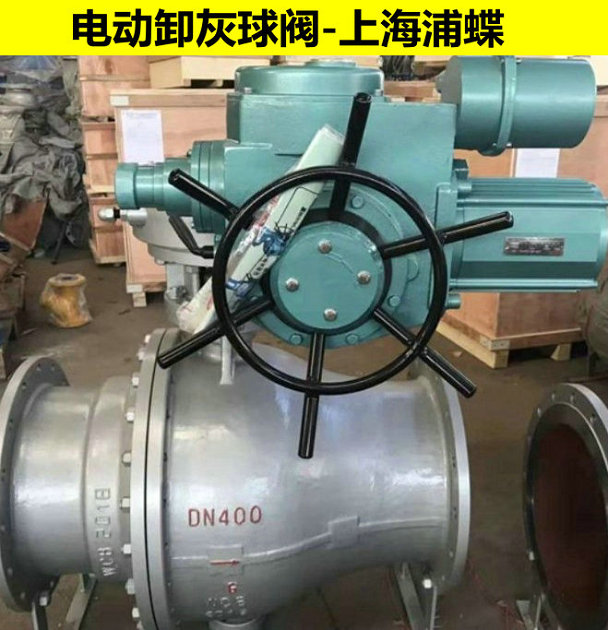

卸灰球閥,(手動,氣動,電動)卸灰球閥圖片：

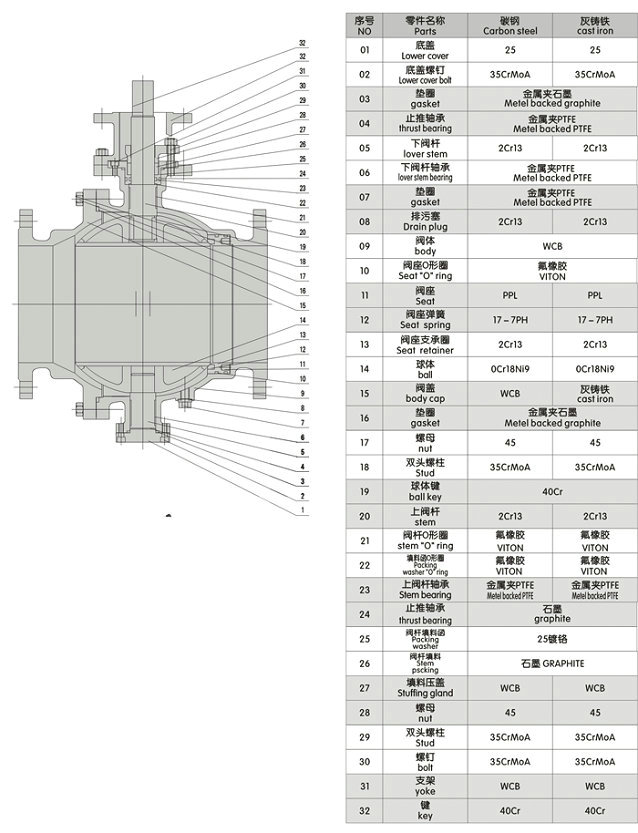

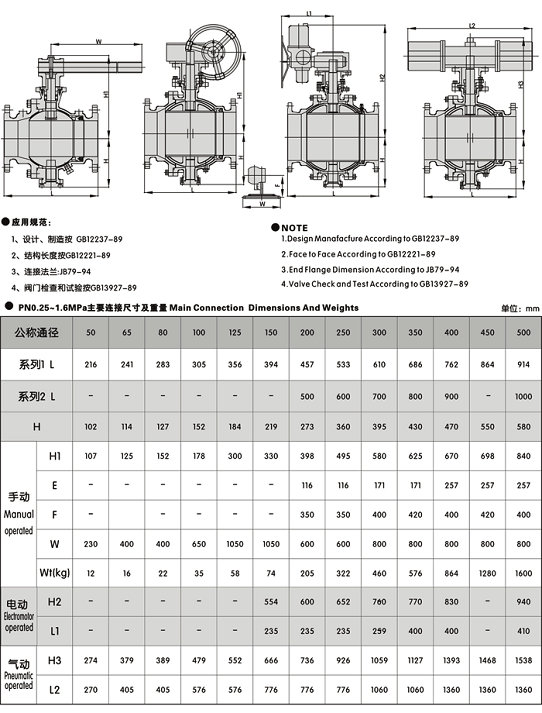

卸灰球閥,(手動,氣動,電動)卸灰球閥技術參數尺寸圖：
售后訂購：
1:咨詢訂購產品需提供產品類別,型號,規格,材質種類,壓力等級,技術要求,也可提供產品的舊圖給客服人員,以便準確獲取報價及供貨周期,
2:浦蝶公司銷售產品均實行產品質量三包,質保期內包退,包換,保修,
3:篇幅有限,部分產品的規格參數未能列全,如有特殊規格或其他要求請及時報給客服人員,產品參數,尺寸,圖片僅供用戶選型參考,如有特殊需求請及時提出,所有產品報價有效期為1個月（報價日起算）,請及時確認溝通.
|
